• 安裝在 ControlLogix? 機架中
• 需要可拆卸端子塊 (RTB) 或 Bulletin 1492 接線接口模塊 (IFM) 來進行所有現場接線
• 包含固有的時間戳功能，適用于事件序列 (SOE) 應用項目
• 提供 EtherNet/IP^? 通信，包括 CIP Security^? 和冗余功能
• 可實現全面的 I/O 診斷，從而能夠檢測系統故障和現場故障
• 可帶電插拔 (RIUP)，便于維護
• 提供電子鍵控功能，有助于防止替換錯誤
• 在 Studio 5000 Logix Designer? 應用程序中包含 I/O 向?qū)В煽焖俜奖愕剡M(jìn)行模塊配置

1756 ControlLogix CIP 安全 I/0 模塊

• 支持 Compact GuardLogix? 5380 或 GuardLogix 5580 控制臺
• 提供高達（包括）SIL3 和 PLe 的功能安全等級
• 支持 CIP Safety 信息轉發和路由功能
• 用作 5580 GuardLogix 控制器的本地 I/O 或分布式 I/O
• 提供更快的響應時間
• 使用 Logix Designer 應用程序版本 32
• 提供數字輸入模塊：IB16S – 16 通道（各個等級均為 SIL 3）
• 提供數字輸出模塊：OBV8S – 8 通道（各個等級均為 SIL 3）
• 包括合規性標記：TüV，UL, IECEx, ATEX, CE, Marine, FM

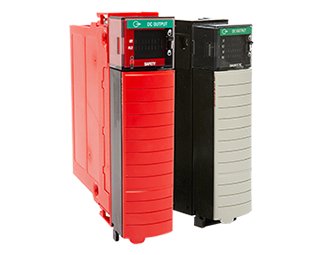

ControlLogix 數字量 I/O 模塊

• 提供各種電壓
• 每個模塊提供 8 至 32 個點
• 具備隔離和非隔離模塊類型
• 包含通道級故障狀態輸出
• 可實現直接連接或機架優化通信
• 對選定模塊進行現場診斷

1756 ControlLogix 模擬量 I/O 模塊

• 包含輸入、輸出和組合模塊
• 提供熱電偶和熱電阻模塊
• 包含模塊級別數據報警
• 提供工程單位整定
• 提供實時通道采樣
• 提供電子模塊匹配，可通過軟件配置
• 包含機械可拆卸端子塊匹配，用戶自定義
• 逐通道配置電壓、電流或 2 線變送器電流源流型
• 逐通道配置熱電阻或熱電偶
• ControlLogix 1756 帶隔離的模擬量 I/O 6 通道模塊將于 2017 年 3 月 31 日停產，不再銷售。建議客戶根據 6 通道至 8 通道 1756 模擬量模塊遷移指南遷移至 1756 隔離模擬量 I/O 8 通道模塊

1756 ControlLogix 特殊功能 I/O 模塊

• 包含可配置的流量計模塊
• 提供高速計數器模塊
• 提供可編程限位開關模塊

1756 ControlLogix 可拆卸端子塊 (RTB)

• 實現工廠接線與 I/O 模塊之間的靈活互連
• 包含螺絲夾或彈簧夾端子
• 不附帶 I/O 模塊；必須單獨訂購

1756 HART 模擬隔離 I/O 模塊

• 提供通道間隔離
• 逐通道提供 HART 總線調制解調器，從而提高 HART 總線數據更新速度
• 通過用戶自定義配置文件提供基本現場設備配置
• 幫助消除在使用隔離模塊時對現場隔離屏障的需要
• 提供 8 或 16 通道密度模塊

1756 增強型模擬 I/O 模塊

• 可提高準確性、可重復性、穩定性和精度
• 包含隔離 8 通道以及非隔離 12 和 16 通道模塊，可在整個運行溫度范圍內實現穩定運行
• 無需現場校準
• 使用 24 位設計可提高精度
• 包含每通道狀態和故障指示燈指示
• 提供 SIL 1、系統功能 2，且已通過類型認證，可應用在 ControlLogix SIL 2 架構中
• 提供仿真模式，可幫助客戶從 6 通道應用項目進行升級

1756 通信模塊

• 在 1756 機架中對用戶、設備和網絡實施基于網絡的訪問控制
• 提供冗余功能
• 提供安全模塊，用于對控制器和服務器之間共享的重要信息進行加密，以防止篡改

1756 計算模塊

• 可通過背板提供對 ControlLogix 控制器的高速訪問
• 集成的 DisplayPort? 可實現高清 5100 工業監視器的直接連接
• 可在 ControlLogix 機架中提供計算能力
