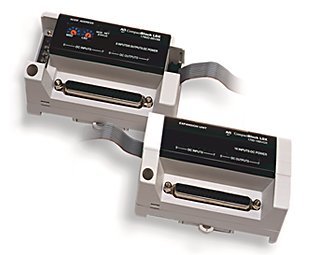

Bulletin 1790D CompactBlock? LDX I/O 模塊是適用于輕工業環境的經濟實用型分布式 I/O 解決方案，這類環境不需要高的保護技術指標和高級性能特性。基本塊包含 I/O 點和內置的 DeviceNet? 網絡適配器。通過數字量 I/O 擴展塊，可向 CompactBlock LDX I/O 系統靈活添加 I/O 點。
概覽
- 采用緊湊型封裝，可方便地安裝在走線槽和操作員終端等狹小的區域內
- 提供基本塊，基本塊提供 4 至 32 個 I/O 點
- 包括內置 DeviceNet? 網絡連接
- 允許向基本塊添加擴展塊，每個節點最多可有 80 個點
- 包含通用灌入型/拉出型輸入，可減少庫存元器件數量并能靈活選擇輸入類型
- 包含節點地址開關和自動速率匹配檢測，可簡化網絡調試
- 提供緊固螺絲端子，方便斷開
1790 CompactBlock? LDX 數字 I/O 基本塊
- 24 V 直流、120 V 交流和繼電器輸出
- 每個塊最多可有 32 個 I/O 點
- 每個基本塊支持最多三個擴展塊
1790 CompactBlock LDX 模擬量 I/O 基本塊
- 每個塊最多可有 4 個 I/O 點
- 16 位整數數據格式
- 每個基本塊支持最多兩個擴展塊
1790 CompactBlock LDX 熱電偶和熱電阻 I/O 基本塊
- 16 位整數（2 的補碼）數據格式
- 熱電偶和熱電阻基本塊不支持?jǐn)U展塊
1790 CompactBlock LDX 數字量 I/O 擴展塊
- 添加到基本塊以將 I/O 組件擴展為具有多達 80 個 I/O 點
- 24 V 直流、120 V 交流和繼電器輸出
- 每個塊可有 8 或 16 個 I/O 點
- 與熱電偶和熱電阻基本塊以外的所有基本塊兼容
- 包括 7 cm 帶狀電纜連接器
產品選型
使用我們的配置工具來配置自定義產品：
啟動產品配置助手
Loading
| Catalog Number | 描述 | 暢銷書 | Lifecycle | Quick Actions |
|---|
使用我們的配置工具來配置自定義產品：
啟動產品配置助手
軟件
文檔
| Resource | Publication Number | Language |
|---|---|---|
| CompactBlock I/O、CompactBlock LDX I/O 選型指南 | 1790-SG001 | |
| 適用于 DeviceNet 的 CompactBlock LDX I/O 技術數據 | 1790D-TD001 | |
| CompactBlock LDX 模擬量 I/O 用戶手冊 | 1790-UM001 |
認證
- cULus I 類 2 分區危險
- CE 認證
- C-Tick
- ODVA
- 機殼防護等級為 IP20
