使用 Studio 5000 Logix Designer 进行故障排除

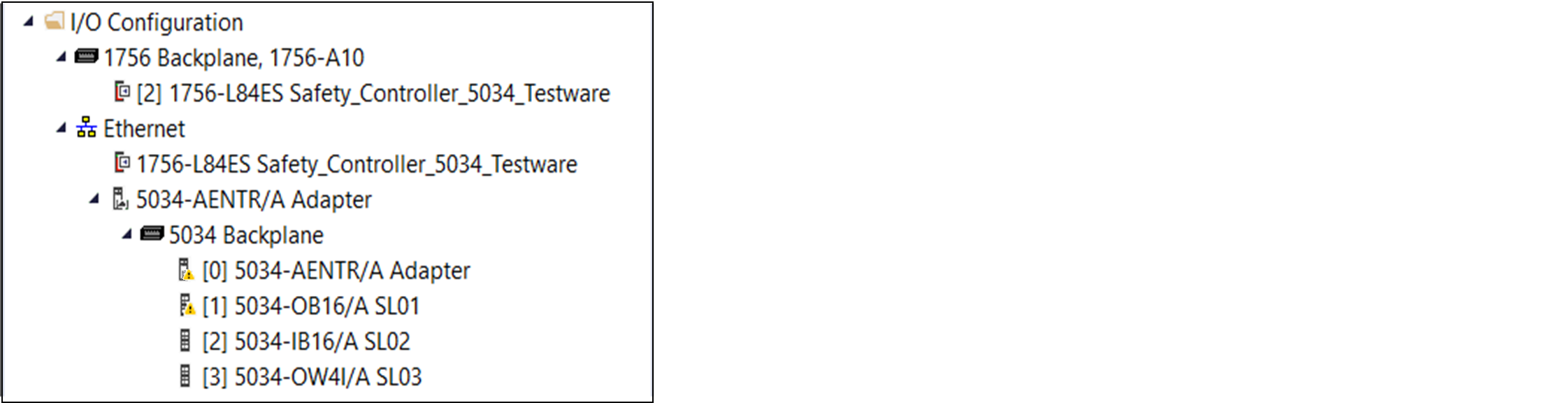

检查控制器项目管理器，查看适配器上是否存在警告图标。
控制器项目管理器中的警告图标

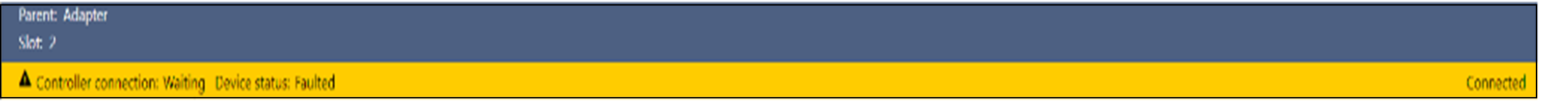

如果存在警告图标，则打开 Module Properties，检查状态栏以确定故障类型。
状态栏中的故障消息

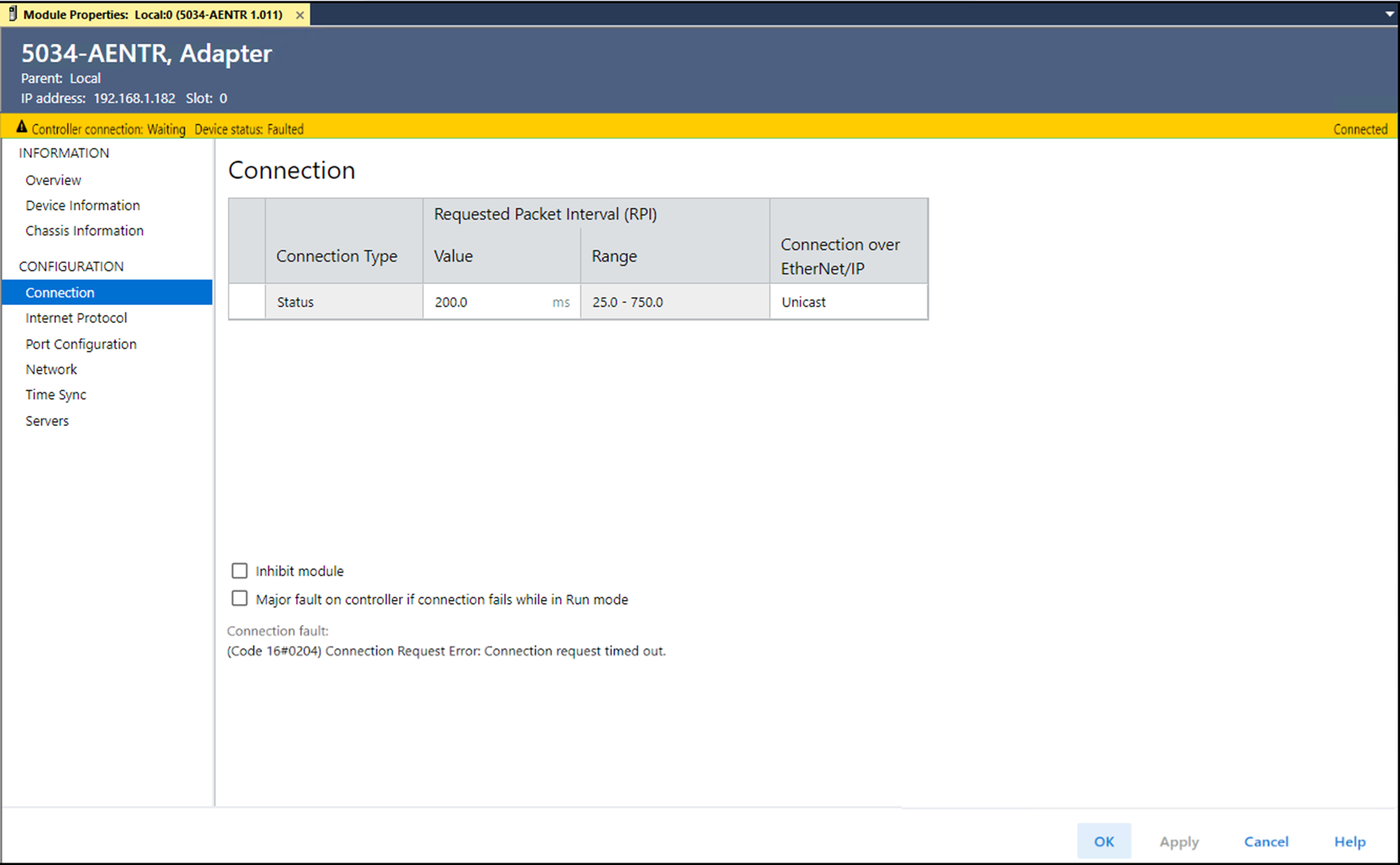

如果连接发生故障，请转到 Connection 视图，检查 Connection Fault 区域中的错误代码。
带错误代码的连接故障描述
错误代码 | 动作 |
|---|---|
0x204 |
|
匹配错误 | 转到 Device Information 视图，确认物理?？橛肱渲帽晔妒欠窦嫒莼蚱ヅ?。 有关更多详细信息，请参见 Electronic Keying in Logix 5000 Control Systems Application Technique（Logix 5000 控制系统电子匹配功能应用技术，出版号：LOGIX-AT001）。 |
0x10 | 转到 Device Information 视图，检查固件版本和主要故障状态。
|

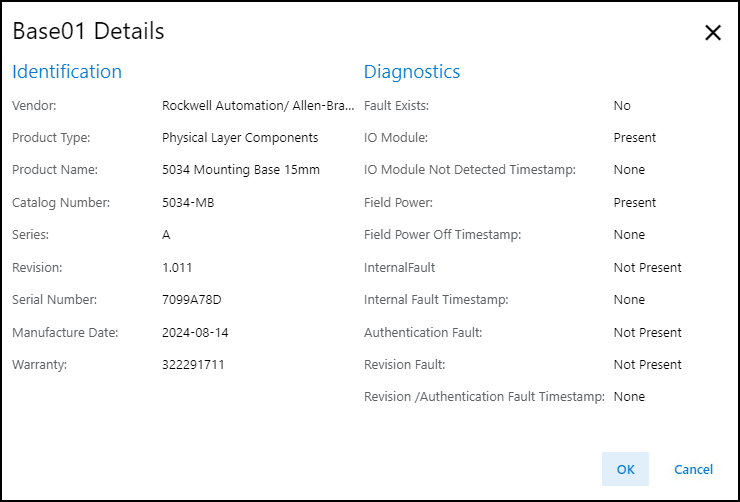

如果基座发生故障，转到 Base Details 视图，检查基座诊断以查看诊断情况。
基座详细信息诊断

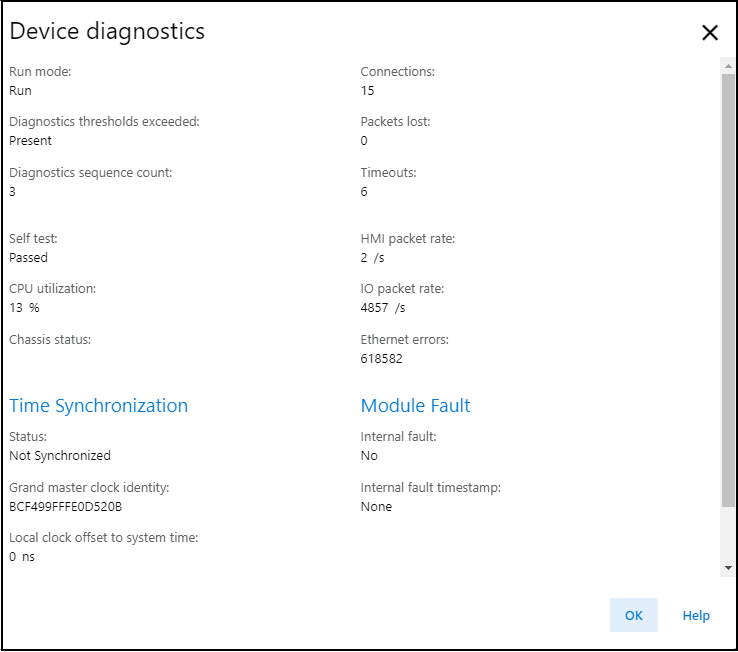

如果存在时间同步故障，请转到 Device Diagnostics 对话框，检查时间同步状态和主时钟标识。
设备诊断
主时钟标识必须与网络主时钟标识一致。此外，检查适配器 Device Diagnostics 对话框中的适配器时间同步状态。
