将适配器添加到项目中
- 确认项目处于在线状态。

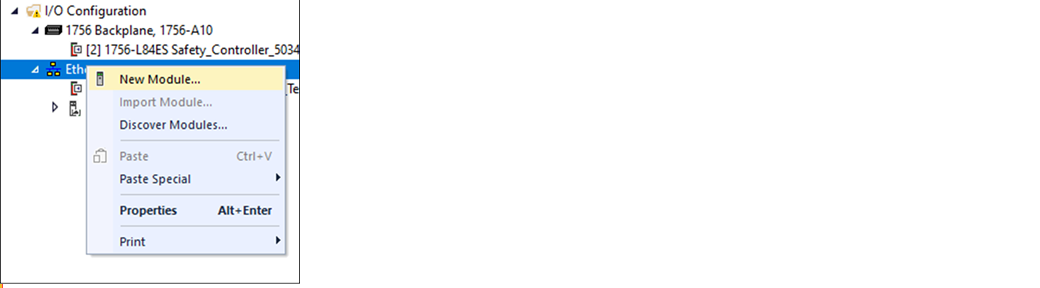

- 右键单击网络端口并选择 New Module。

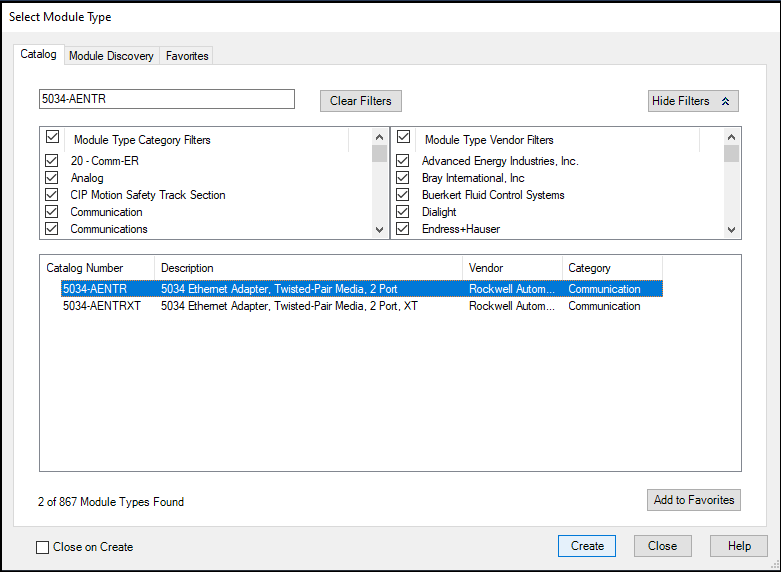

- 在 Select Module Type 对话框中完成以下任务：
- 在搜索字段中，输入您的适配器产品目录号。该示例使用的是 5034-AENTR 适配器。
- 从搜索结果中选择适配器。对于某些?？?，可能会出现 Select Major Revision 对话框。 如果出现该对话框，请选择模块的主要版本，然后单击 OK
- 选择 Create。

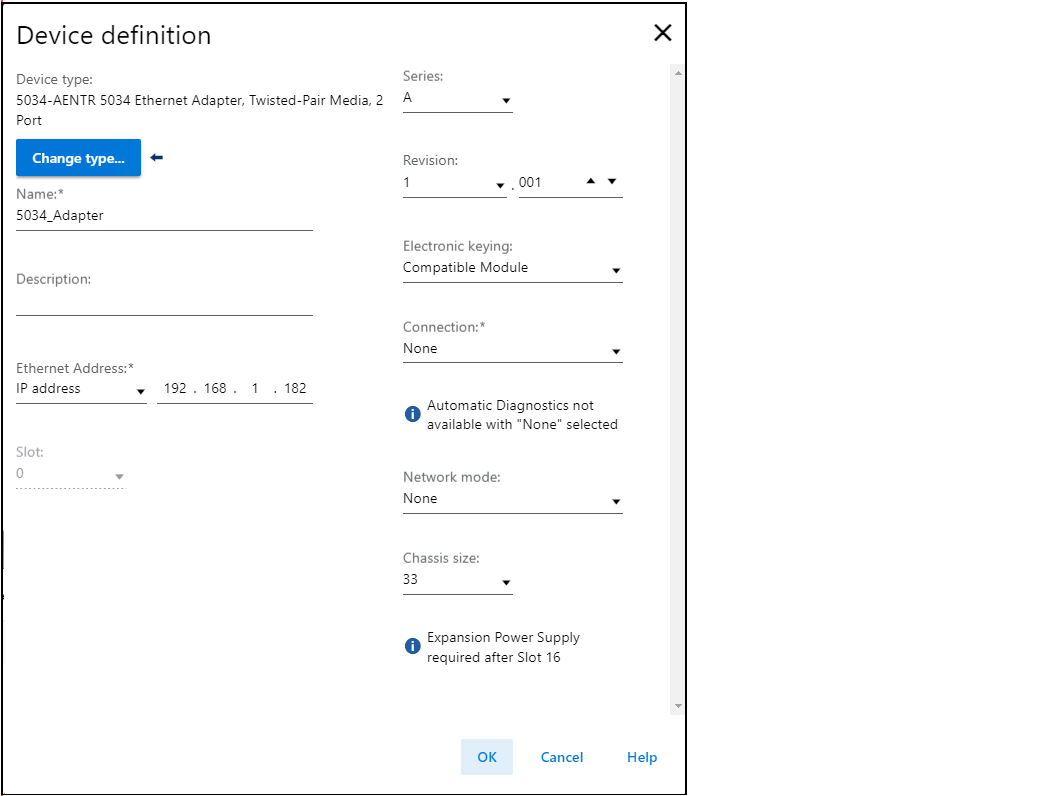

- 在 Device Definition 对话框中完成以下操作：
- 输入适配器的名称。
- 在 Ethernet Address 字段中输入 IP 地址。
- 设置合适的适配器固件版本。 使用版本下方的左右下拉菜单。选配件说明主要版本（左侧下拉菜单）该字段仅显示适用于所选系列的主要版本。 当在线时，该字段将变成灰色，除非模块支持在线更改主要版本。次要版本（右侧字段）设置?？榈拇我姹?。 有效范围为 1…255。 该字段在离线以及在编程、远程编程和远程运行模式下启用。 当处于运行模式或将电子匹配功能设为 Disable Keying 时，该字段将变为灰色。
- 选择合适的电子匹配功能设置。属性说明Vendor设备制造商Device Type一般产品类型，例如数字量 I/O ?？?。Product Code特定产品类型。 该产品代码与产品目录号相对应。Major Revision表示设备功能的数字。Minor Revision表示设备行为变化的数字。
- 从 Connection 类型下拉列表中选择连接类型。连接选项说明None从控制器（发起方）到适配器无直接连接。Status报告设备状态。
- 从 Network mode 下拉菜单中选择网络模式。网络模式选项说明Device Level Ring (DLR)提供冗余路径。Parallel Redundancy Protocol (PRP)每个路径在物理层面的重复数据。
- 根据?？槭浚òㄊ逝淦鳎┥柚没艽笮?。 例如，一个适配器与 32 个 I/O ?？樾枰幕艽笮〉扔?33。
- 选择 OK。 如果将 Connection 设置为 Status，则在 Apply changes 对话框中选择 Yes。

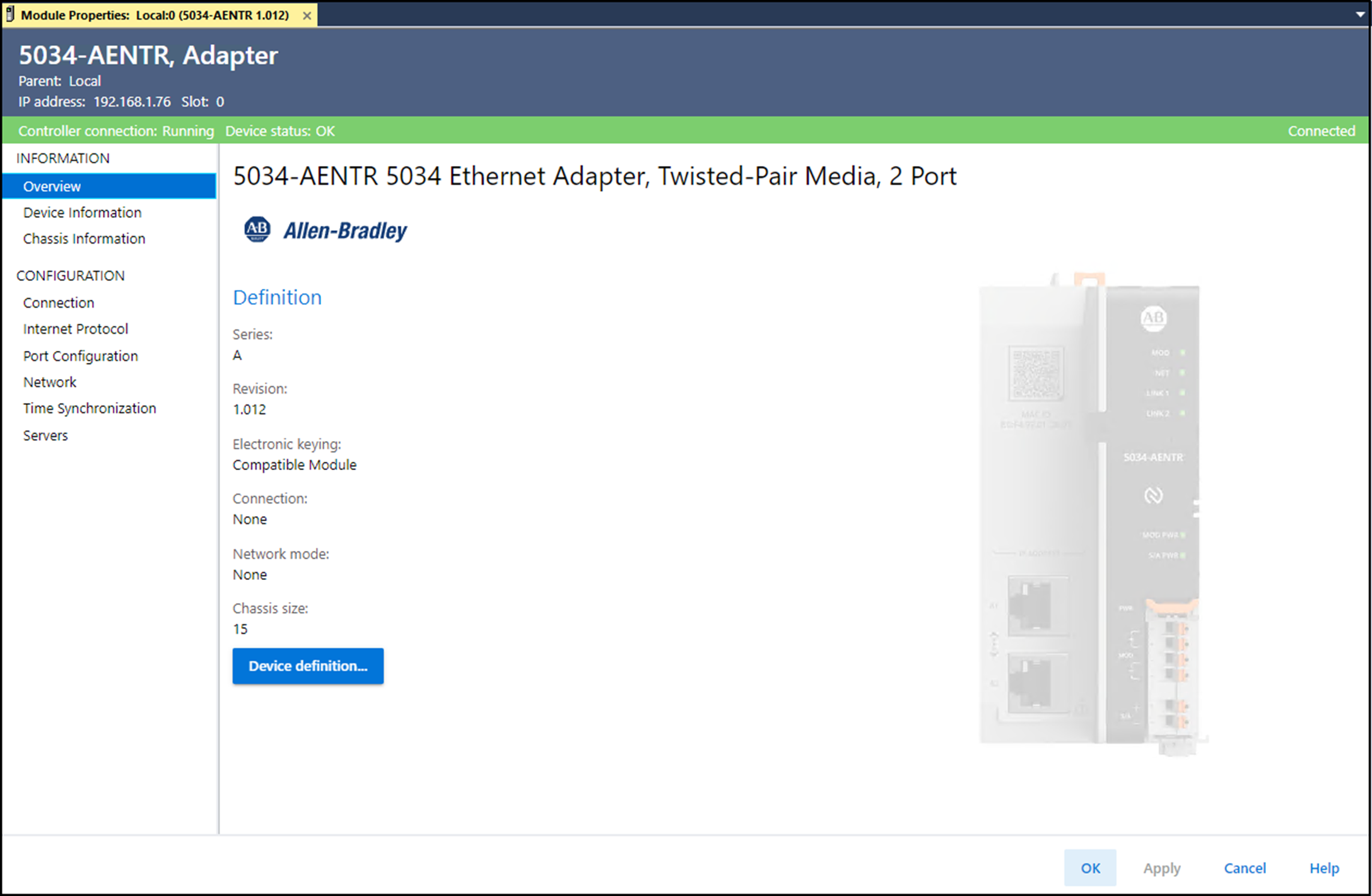

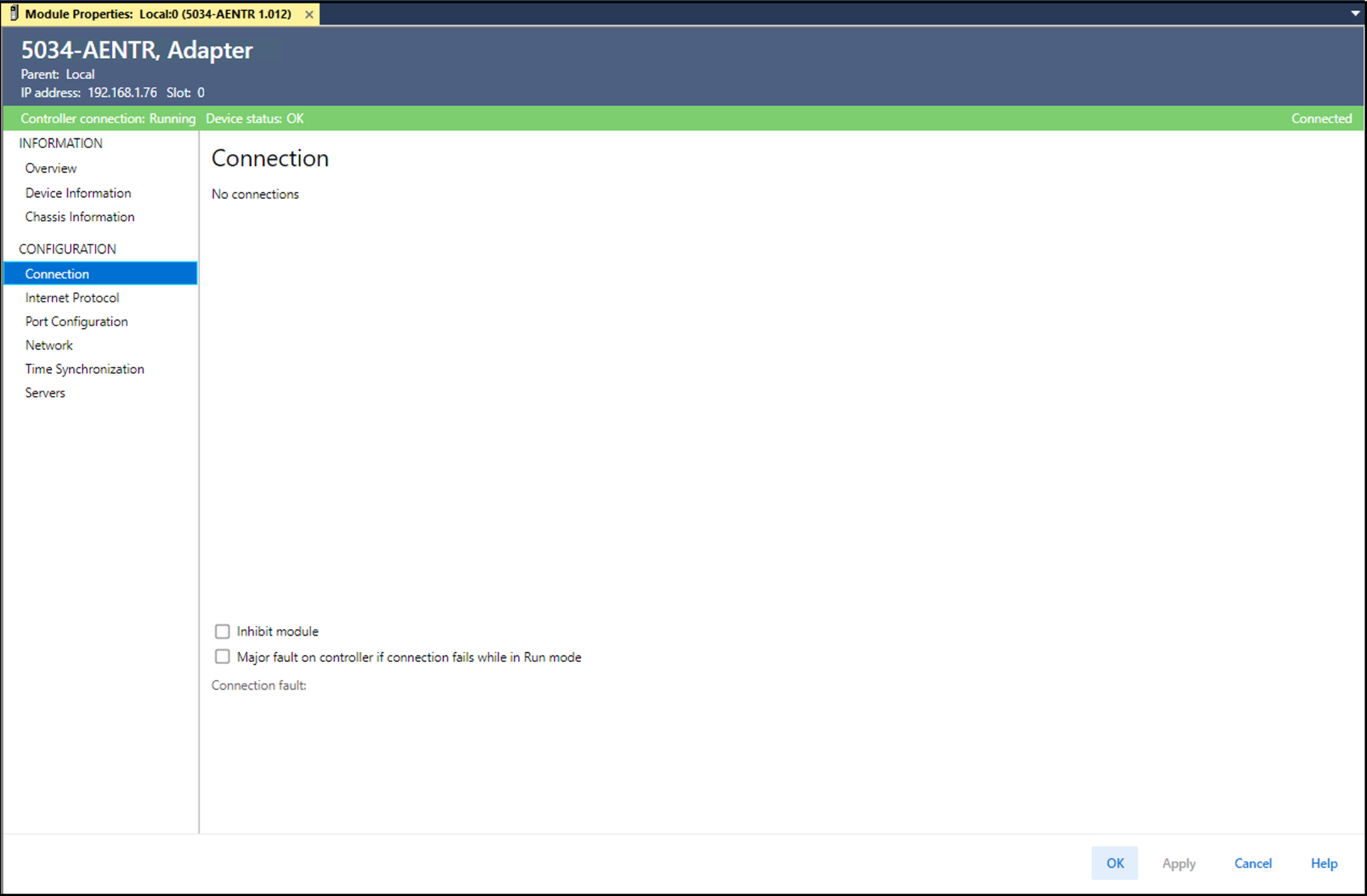

- 在 New Module 对话框中，从 Configuration 中选择 Connection，并完成以下任务：
- 设置请求信息包间隔 (RPI)。 可接受范围为 25.0…750.0 ms，默认值为 200 ms。 该连接仅供状态数据使用，无 I/O。
- 从下拉列表中将 Connection over EtherNet/IP 设置为 Unicast 或 Multicast。对于非冗余控制器，当目标设备支持单播时，默认值为 Unicast。 否则，默认值为 Multicast。 对于冗余控制器，当目标设备支持多播时，默认值为 Multicast。否则，默认值为 Unicast。
- 选择 OK。
- 保存项目。
- 如果项目没有到控制器的通信路径，则选择 Browse 创建路径。
- 在 Who Active 对话框中，选择所需路径并选择 Set Project Path，然后关闭对话框。
- 确认控制器模式开关处于 PROG 模式位置。
- 右键单击 Controller Status 图标并选择 Go Online。
- 在 Connected To Go Online 对话框中，单击 Download。
- 确认您想要下载项目。项目即下载到控制器中。 当下载完成后，Connected To Go Online 对话框将关闭。
