安全模式和安全脉冲模式接线图
以下接线图显示了安全模式和安全脉冲模式下的输出?？?。
重要提示:
图中显示的安全级别适用于?？楸旧怼?连接设备需要自带状态监控功能，才能达到应用安全级别。
重要提示:
安全?？楸匦胧褂?SELV/PELV 认证的电源。
5034-OB8S 和 5034-OB8SXT – SIL 2、PLc、Cat. 2 单通道安全模式或安全脉冲模式
- n = 0…7
SIL 等级和类别 | 故障排除 | 其他 | 点模式 |
|---|---|---|---|
SIL 2、PLc、Cat. 2 | 无 | 外部连接设备必须满足 SIL 3 等级要求 |
|
重要提示:
如果在正电位（即 SA+）和 SO_n 之间发生外部导线交叉电路，负载将无法再关闭。
?？榧觳馔ǖ拦收喜⑸柚霉收衔?，这表示在清除故障之前，通道无法转换为安全状态。
5034-OB8S 和 5034-OB8SXT – 达到并包括 SIL 3、PLe、Cat. 4 单通道安全模式或安全脉冲模式
- n = 0…7
SIL 等级和类别 | 故障排除 | 其他 | 点模式 |
|---|---|---|---|
SIL 2、PLd、Cat. 3 | 外部接线故障 | 外部连接设备必须满足 SIL 3 等级要求 |
|
SIL 3、PLe、Cat. 4 | 使用 IEC 60947 安全接触器 |
|

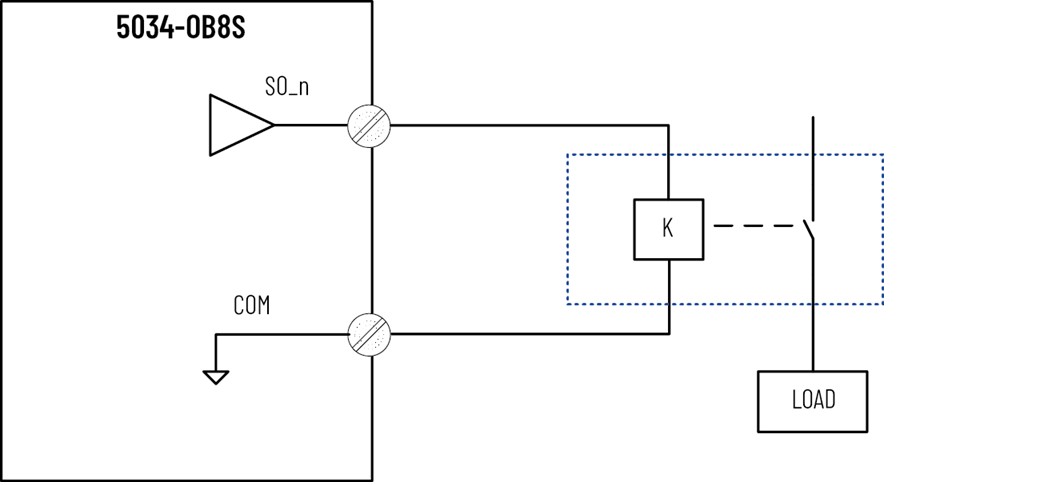

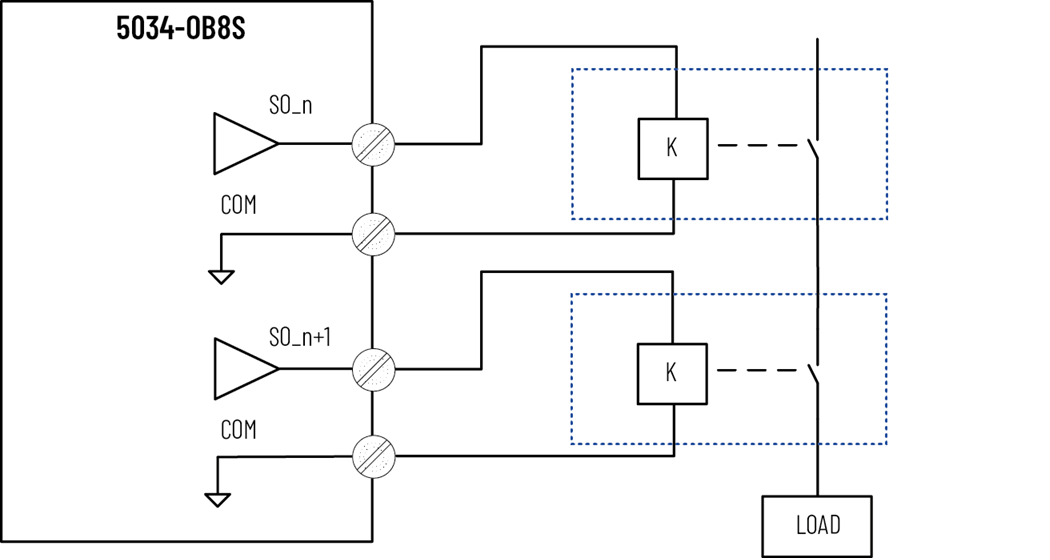

5034-OB8S 和 5034-OB8SXT – SIL 3、PLe、Cat. 4 单通道安全模式或安全脉冲模式
- n = 0、2、4、6
- 支持双通道模式的通道对有：
- 通道 0、1 对
- 通道 2、3 对
- 通道 4、5 对
- 通道 6、7 对
SIL 等级和类别 | 故障排除 | 点模式 |
|---|---|---|
SIL 3、PLe、Cat. 4 | 无 | 安全脉冲模式 |
外部接线故障 | 安全模式 必须至少每 24 小时发布一次安全要求。 |
