Overview 视图
使用 Overview 查看设备的定义，包括设备类型、版本、电子匹配功能、连接和其他设备特定值。

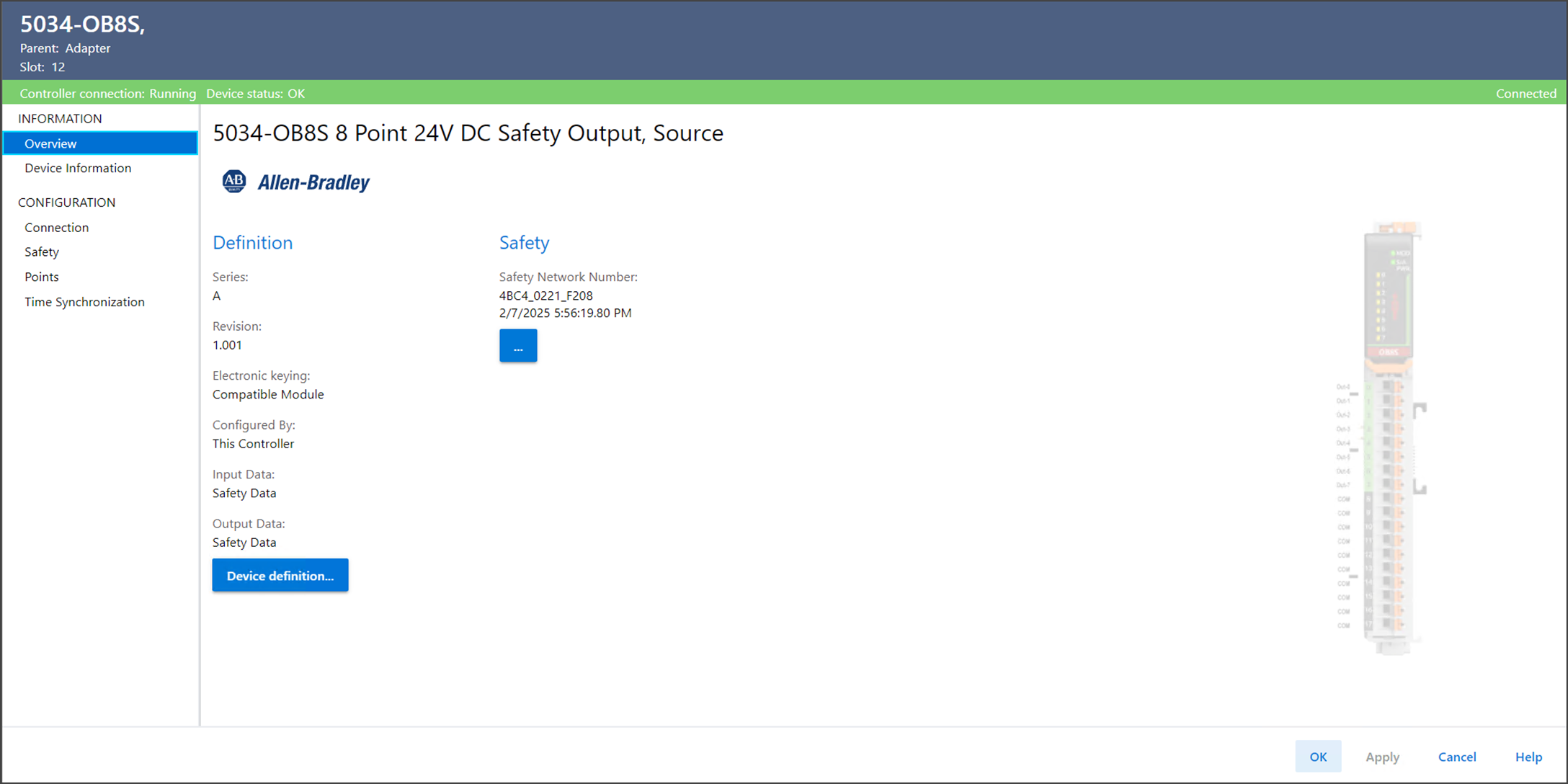

Overview 视图示例
设备定义
要更改设备的定义，在 Overview 视图中选择 Device definition。

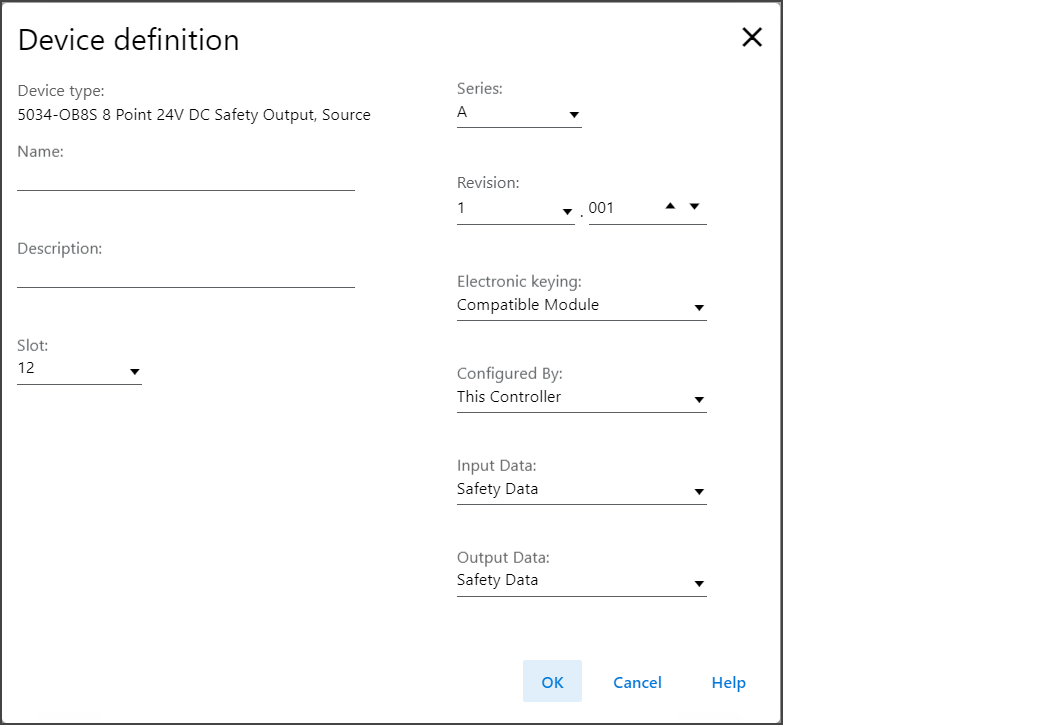

设备定义示例
设备定义包括以下参数：
参数 | 定义 | 可用选项 |
|---|---|---|
Device Type | 显示设备目录号和类型。 | 取决于设备 |
Name | 输入符合 IEC 61131 的设备名称。 如果在该字段中输入的字符无效，或者名称超过 40 个字符，则软件将忽略该字符。 | 所有有效值 |
Description | 输入设备描述。 | 所有有效值 |
Slot | 指定设备所在的插槽编号。 根据平台的不同，I/O 设备的最大数量和 1 之间的插槽均有效。 创建设备时，插槽编号默认为第一个可用插槽位置。 当控制器更改为支持较小最大 I/O 计数的控制器时，当前插槽值可能不再有效。 | 1…32 |
Series | 指定设备的系列。 | 取决于设备 |
Revision | 指定设备的主要版本和次要版本。 次要版本的有效范围为 1...255。 | 取决于设备 |
Electronic Keying | 定义设备使用的电子匹配功能。 电子匹配功能能够对比项目中定义的设备与已安装的设备。 如果电子匹配失败，则会发生故障。 有关电子匹配功能的详细信息，请参见 Electronic Keying in Logix 5000 Control
Systems Application Technique（出版物：LOGIX-AT001）。 |
|
Configured By | 确定配置完成后生成的标签 对于 External Means 选择，控制器与模块建立通信，但控制器不向模块发送任何配置或输出数据。 |
|
Input Data | 选择设备的输入数据类型。 |
|
Output Data | 选择设备的输出数据类型。 |
|
安全网络号
在向项目中添加安全?？槭保琒tudio 5000 Logix Designer 应用程序自动将安全网络号 (SNN) 分配给安全?？?。
SNN 是一个基于时间的编号，它唯一地标识安全系统中的所有网络的子网。 同一系统中的所有安全?？榫褂孟嗤?SNN，默认自动分配相同的 SNN。
Studio 5000 Logix Designer 应用程序将一个 SNN 分配给第一个添加到远程系统中的安全模块。 应用将相同 SNN 分配给添加到此远程 I/O 系统的其他安全模块。
有关安全网络编号的详细信息，请参见 GuardLogix 5580 和 Compact GuardLogix 5380控制器系统安全参考手册（出版物：1756-RM012）。
要更改设备的 SNN，请选择 General 视图中 SNN 字段旁边的省略号。

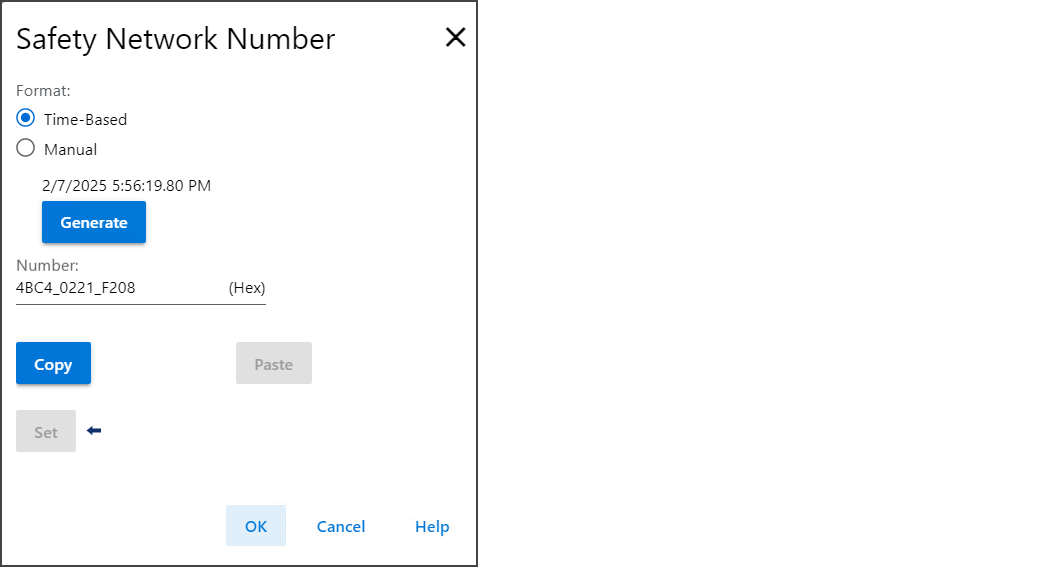

安全网络号示例
