以下接线图显示了安全模式和安全脉冲模式下的输入?？?。

测试输出 (TO) 可关联到任何安全输入 (SI)。 一个 TO 最多只能连接到四个 SI。

在安全脉冲模式下，如果外部接线从同一 TO 点短路两个 SI，则无法检测到短路。因此，当处于安全脉冲模式时，从不同 TO 点连接两个 SI。

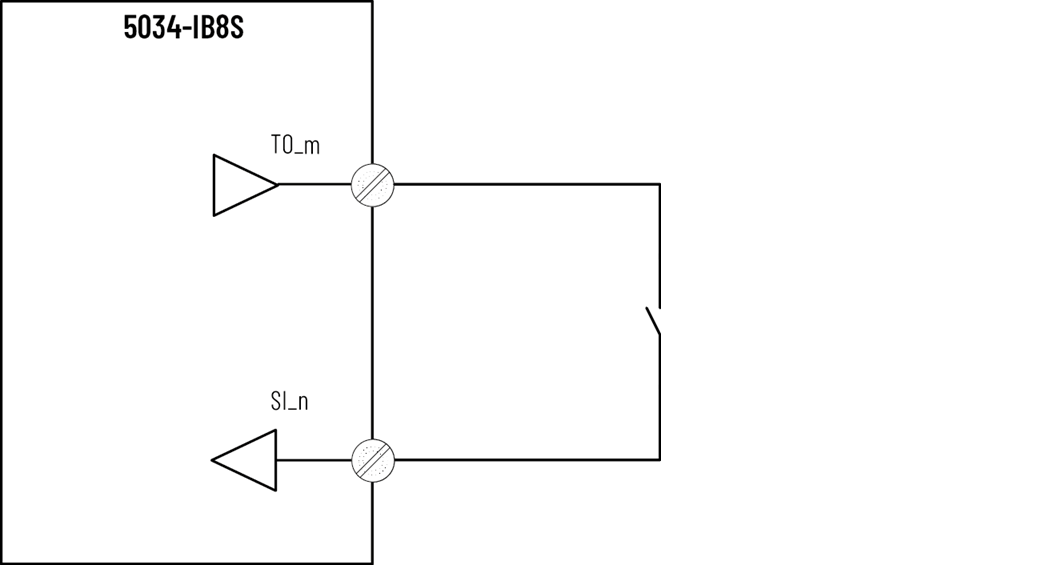

SI_n (n = 0…7)
TO_m (m = 0...3)
TO 配置为脉冲测试模式

SIL 等级和类别	故障排除	其他	点模式
SIL 2、PLc、Cat. 2	无	外部连接设备必须满足 SIL 3 等级要求	安全脉冲模式

SI_n (n = 0…7)
TO_m (m = 0...3)
电源模式或外部电源下的任何 TO 均可使用

SIL 等级和类别	故障排除	其他	点模式
SIL 2、PLc、Cat. 2	无	外部连接设备必须满足 SIL 3 等级要求	安全模式

SI_n (n = 0…7)
TO_m (m = 0...3)
TO 配置为脉冲测试模式

SIL 等级和类别	故障排除	其他	点模式
SIL 3、PLe、Cat. 4	外部接线故障	使用 SIL 3、PLe、Cat. 4 个合格传感器	安全脉冲模式

SI_n (n = 0…7)
TO_m (m = 0...3)
电源模式或外部电源下的任何 TO 均可使用

SIL 等级和类别	故障排除	其他	点模式
SIL 3、PLe、Cat. 4	外部接线故障	使用 SIL 3、PLe、Cat. 4 个合格传感器	安全模式

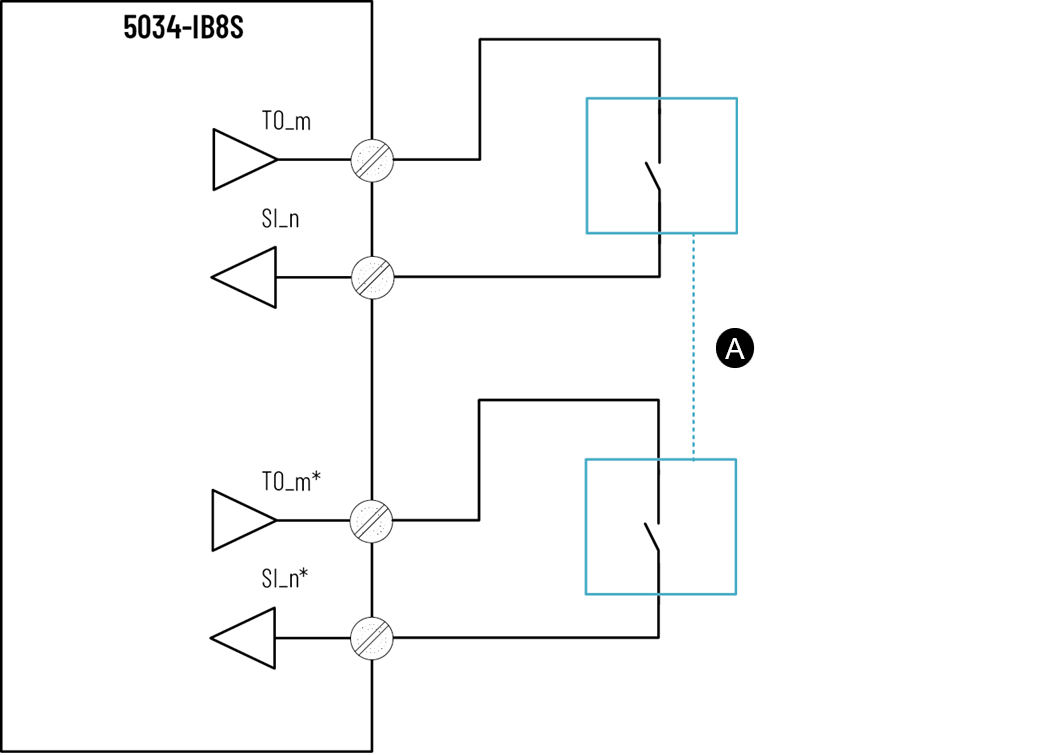

A = 检测相同过程值的两个单通道传感器
SI_n (n = 0…7)
TO_m (m = 0...3)
n ≠ n*
m ≠ m*
TO 配置为脉冲测试模式

SIL 等级和类别	故障排除	点模式
SIL 3、PLe、Cat. 4	无	安全脉冲模式

A = 检测相同过程值的两个单通道传感器
SI_n (n = 0…7)
TO_m (m = 0...3)
n ≠ n*
电源模式或外部电源下的任何 TO 均可使用

SIL 等级和类别	故障排除	点模式
SIL 3、PLe、Cat. 4	外部接线故障	安全模式

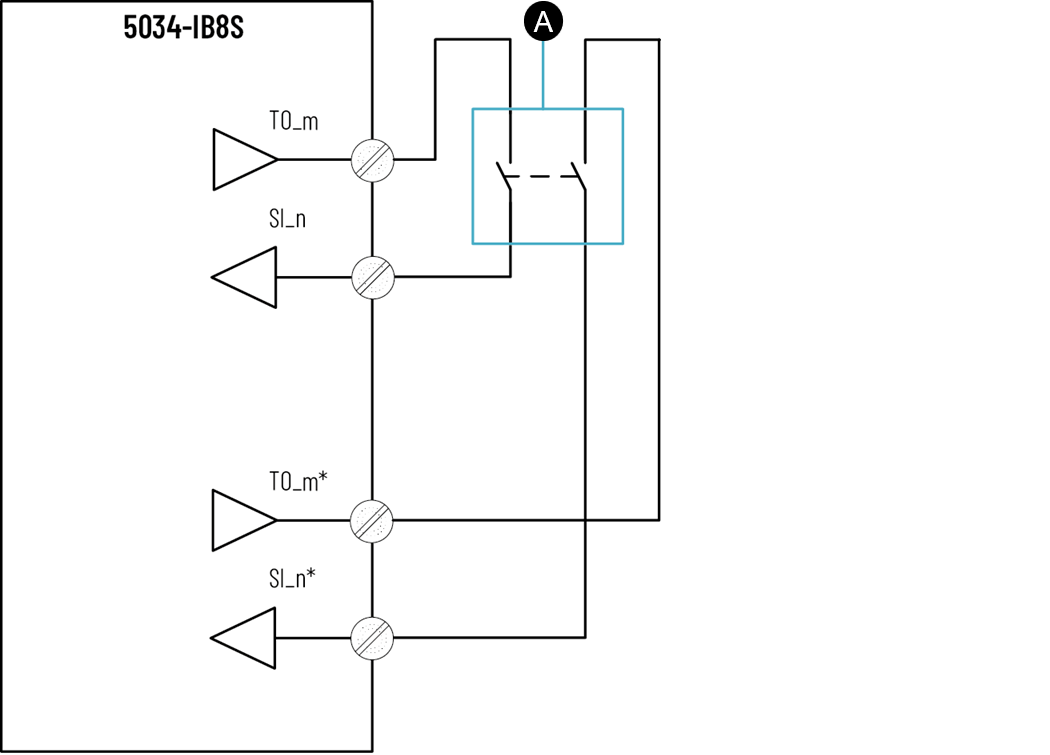

A = 等效传感器
SI_n (n = 0…7)
TO_m (m = 0...3)
n ≠ n*
m ≠ m*
TO 配置为脉冲测试模式

SIL 等级和类别	故障排除	点模式
SIL 3、PLe、Cat. 4	无	安全脉冲模式

A = 等效传感器
SI_n (n = 0…7)
TO_m (m = 0...3)
n ≠ n*
电源模式或外部电源下的任何 TO 均可使用

SIL 等级和类别	故障排除	点模式
SIL 3、PLe、Cat. 4	外部接线故障	安全模式

A = 非等效传感器
SI_n (n = 0…7)
TO_m (m = 0...3)
n ≠ n*
m ≠ m*
TO 配置为脉冲测试模式

SIL 等级和类别	故障排除	点模式
SIL 3、PLe、Cat. 4	无	安全脉冲模式

A = 非等效传感器
SI_n (n = 0…7)
TO_m (m = 0...3)
n ≠ n*
电源模式或外部电源下的任何 TO 均可使用

SIL 等级和类别	故障排除	点模式
SIL 3、PLe、Cat. 4	外部接线故障	安全模式
