5034-OB8 和 5034-OB8XT 数字量 8 输出?？?/div>
5034-OB8 和 5034-OB8XT 接线图
5034-OB8 和 5034-OB8XT 接线图 – COM 引脚独立负载回路接线
5034-OB8 和 5034-OB8XT 接线图 – COM 引脚星型连接负载回路接线
5034-OB8 和 5034-OB8XT 功能块图
技术规范 - 5034-OB8、5034-OB8XT
属性
5034-OB8、5034-OB8XT
导通电压范围
10…30 V DC
导通状态压降（最大值）
0.25 V DC
每点通态电流（最小值）
1 mA
关断状态电压
关断状态断线检测禁用
最小负载为 1 mA 时为 5 V DC
最大关断状态电压
关断状态断线检测启用
最小负载为 5 mA 时为 5 V DC
每点关断状态漏电流（最大值）
关断状态断线检测禁用
0.05 mA
每点关断状态漏电流（最大值 (1)）
关断状态断线检测启用
0.5 mA
每点输出电流额定值（最大值）
0.5 A
每?？槭涑龅缌鞫疃ㄖ担ㄗ畲笾担?/div>
4 A
每点浪涌电流（最大值）
1.5 A 持续 10 ms，每 3 s 可重复一次
快速感性负载关断
是
允许感性负载（最大值）
1.2 H
关断时感性负载的输出电压限值
SA 电压 - 44 V
SA 电压为 24 V 时的典型值为 -20 V
输出延迟时间（背板到螺丝）（最大值）
由 Off 到 On
由 On 到 Off
0.5 A 时为 120 us
脉冲宽度（最小值）
200 μs
开路负载检测诊断
是，可配置（默认关闭）
输出短路/过载检测
是
输出短路/过载?；?/div>
是
导向器负载额定值
1.5 A 浪涌电流，0.5 A 额定电流，DC-14
编程模式下每点输出状态
保持上一状态
On
Off（默认值）
故障模式下每点输出状态
保持上一状态
On
Off（默认值）
故障模式每点持续时间
1 s
2 s
5 s
10 s
Forever（默认值）
故障模式后每点最终输出状态
On
Off（默认值）
规划输出
支持，精度 ±100 μs
(1) 推荐的负载电阻 – 为了限制通过固态输出的漏电流的影响，可以将负载电阻与负载并联。 对于 24 V 直流操作，使用
5.6 kΩ/0.5 W 电阻进行晶体管开关操作。
通用技术参数 - 5034-OB8、5034-OB8XT
属性
5034-OB8、5034-OB8XT
输出点数
8 个通道（1 组，每组 8 个），拉出型
电压类别
24 V DC 拉出型
输出电压（标称值）
24 V DC
输出电压范围
10…30 V DC
SA 电源电压（标称值）
24 V DC
SA 电源电压范围
10…30 V DC
SA 电源电流（标称值）
4.1 A
SA 电源电流（最大值）
4.2 A
无负载 SA 电源电流
12 mA
SA 反极性保护
是
最大功耗 (1)
0.91 W
最大热量损耗 (1)
3.11 BTU/hr
绝缘电压
250 V（连续），基本绝缘类型，系统侧到现场侧
SA 电源与输出之间无隔离
各个输出之间无隔离
RIUP 支持
是
CIP 同步
是，仅支持从站普通时钟
电子匹配功能
通过编程软件实现电子匹配功能
RTB 钥匙位置（插槽）
1、5、11
支持 RTB
5034-RTB18、5034-RTB18S
接线类别 (2)
2 - 信号端口
2 - 电源端口
接线技术规范
关于可拆卸端子块接线技术参数，请参见 PointMax I/O 系统技术参数技术数据（出版物：5034-TD001）
指示灯
1 个绿色/红色?？樽刺甘镜?/div>
1 个绿色/红色 SA 电源状态指示灯
8 个黄色/红色 I/O 状态指示灯
近似尺寸（高 x 宽 x 深）
123.6 x 15.0 x 66.4 mm (4.87 x 0.59 x 2.61 in.)
近似重量
43.0 g (1.52 oz) – 5034-OB8
45.0 g (1.59 oz.) – 5034-OB8XT
防护罩类型
无（开放式）
北美温度代码
T4
UKEX/ATEX 温度代码
T4
IECEx 温度代码
T4
(1) 数值在 60 °C (140 °F) 下测得。 功耗因温度而异。
(2) 使用此导体类别信息制定导体布线计划。 请参见 Industrial Automation Wiring and
Grounding Guidelines（出版物：1770-4.1) 。
请按照相应系统级安装手册中的描述，使用该导线类别信息来规划导线布线。

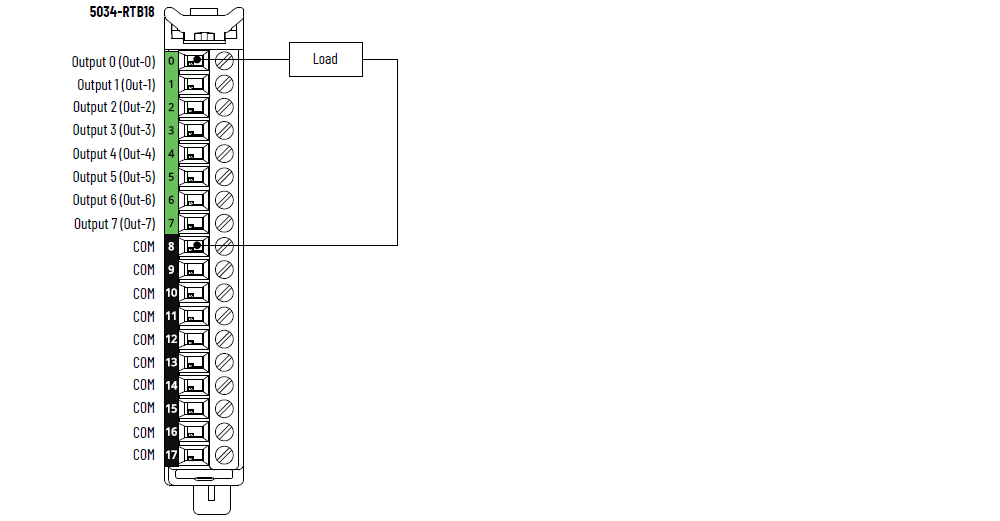

5034-OB8 和 5034-OB8XT 接线图

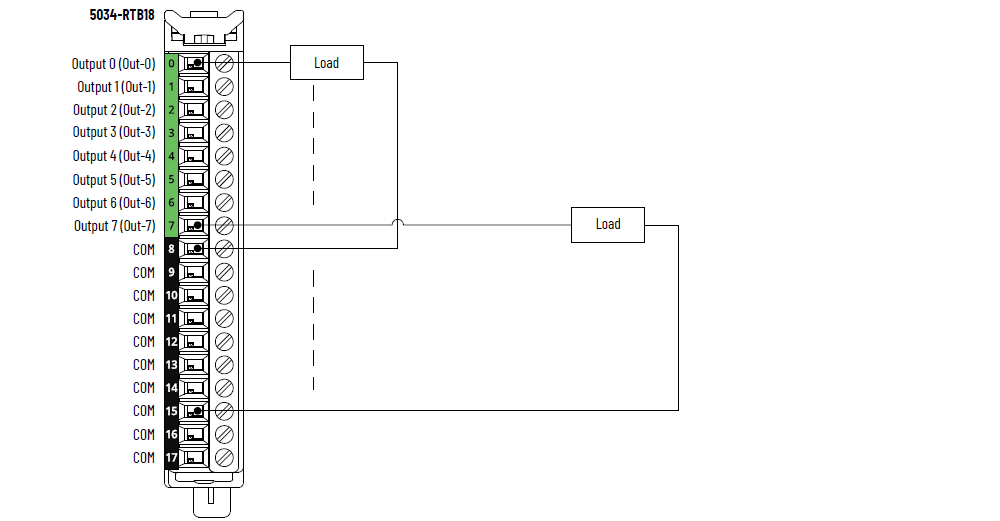

5034-OB8 和 5034-OB8XT 接线图 – COM 引脚独立负载回路接线

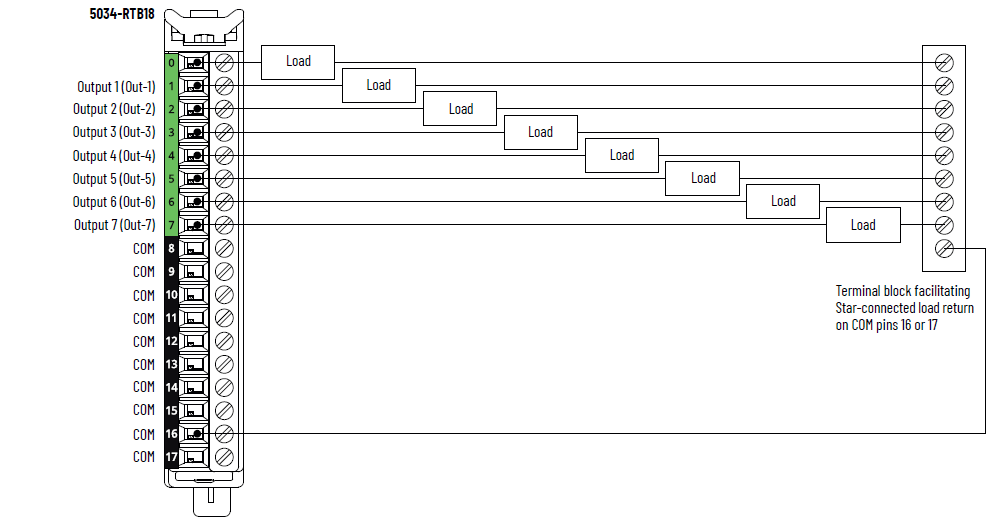

5034-OB8 和 5034-OB8XT 接线图 – COM 引脚星型连接负载回路接线
重要提示:
星型连接负载回路接线仅能使用 COM 引脚 16 和 17。

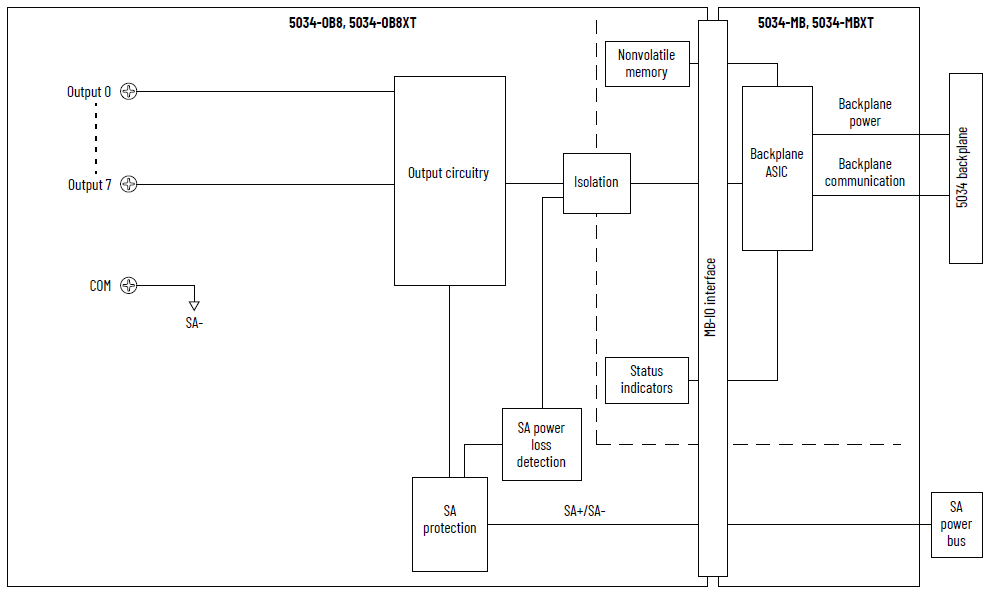

5034-OB8 和 5034-OB8XT 功能块图
属性 | 5034-OB8、5034-OB8XT |
|---|---|
导通电压范围 | 10…30 V DC |
导通状态压降（最大值） | 0.25 V DC |
每点通态电流（最小值） | 1 mA |
关断状态电压 关断状态断线检测禁用 | 最小负载为 1 mA 时为 5 V DC |
最大关断状态电压 关断状态断线检测启用 | 最小负载为 5 mA 时为 5 V DC |
每点关断状态漏电流（最大值） 关断状态断线检测禁用 | 0.05 mA |
每点关断状态漏电流（最大值 (1) ）关断状态断线检测启用 | 0.5 mA |
每点输出电流额定值（最大值） | 0.5 A |
每?？槭涑龅缌鞫疃ㄖ担ㄗ畲笾担?/div>
| 4 A |
每点浪涌电流（最大值） | 1.5 A 持续 10 ms，每 3 s 可重复一次 |
快速感性负载关断 | 是 |
允许感性负载（最大值） | 1.2 H |
关断时感性负载的输出电压限值 | SA 电压 - 44 V SA 电压为 24 V 时的典型值为 -20 V |
输出延迟时间（背板到螺丝）（最大值） 由 Off 到 On 由 On 到 Off | 0.5 A 时为 120 us |
脉冲宽度（最小值） | 200 μs |
开路负载检测诊断 | 是，可配置（默认关闭） |
输出短路/过载检测 | 是 |
输出短路/过载?；?/div>
| 是 |
导向器负载额定值 | 1.5 A 浪涌电流，0.5 A 额定电流，DC-14 |
编程模式下每点输出状态 | 保持上一状态 On Off（默认值） |
故障模式下每点输出状态 | 保持上一状态 On Off（默认值） |
故障模式每点持续时间 | 1 s 2 s 5 s 10 s Forever（默认值） |
故障模式后每点最终输出状态 | On Off（默认值） |
规划输出 | 支持，精度 ±100 μs |
(1) 推荐的负载电阻 – 为了限制通过固态输出的漏电流的影响，可以将负载电阻与负载并联。 对于 24 V 直流操作，使用
5.6 kΩ/0.5 W 电阻进行晶体管开关操作。 | |
属性 | 5034-OB8、5034-OB8XT |
|---|---|
输出点数 | 8 个通道（1 组，每组 8 个），拉出型 |
电压类别 | 24 V DC 拉出型 |
输出电压（标称值） | 24 V DC |
输出电压范围 | 10…30 V DC |
SA 电源电压（标称值） | 24 V DC |
SA 电源电压范围 | 10…30 V DC |
SA 电源电流（标称值） | 4.1 A |
SA 电源电流（最大值） | 4.2 A |
无负载 SA 电源电流 | 12 mA |
SA 反极性保护 | 是 |
最大功耗 (1) | 0.91 W |
最大热量损耗 (1) | 3.11 BTU/hr |
绝缘电压 | 250 V（连续），基本绝缘类型，系统侧到现场侧 SA 电源与输出之间无隔离 各个输出之间无隔离 |
RIUP 支持 | 是 |
CIP 同步 | 是，仅支持从站普通时钟 |
电子匹配功能 | 通过编程软件实现电子匹配功能 |
RTB 钥匙位置（插槽） | 1、5、11 |
支持 RTB | 5034-RTB18、5034-RTB18S |
接线类别 (2) | 2 - 信号端口 2 - 电源端口 |
接线技术规范 | 关于可拆卸端子块接线技术参数，请参见 PointMax I/O 系统技术参数技术数据（出版物：5034-TD001） |
指示灯 | 1 个绿色/红色?？樽刺甘镜?/div>
1 个绿色/红色 SA 电源状态指示灯 8 个黄色/红色 I/O 状态指示灯 |
近似尺寸（高 x 宽 x 深） | 123.6 x 15.0 x 66.4 mm (4.87 x 0.59 x 2.61 in.) |
近似重量 | 43.0 g (1.52 oz) – 5034-OB8 45.0 g (1.59 oz.) – 5034-OB8XT |
防护罩类型 | 无（开放式） |
北美温度代码 | T4 |
UKEX/ATEX 温度代码 | T4 |
IECEx 温度代码 | T4 |
(1) 数值在 60 °C (140 °F) 下测得。 功耗因温度而异。 (2) 使用此导体类别信息制定导体布线计划。 请参见 Industrial Automation Wiring and
Grounding Guidelines（出版物：1770-4.1) 。
请按照相应系统级安装手册中的描述，使用该导线类别信息来规划导线布线。 | |
